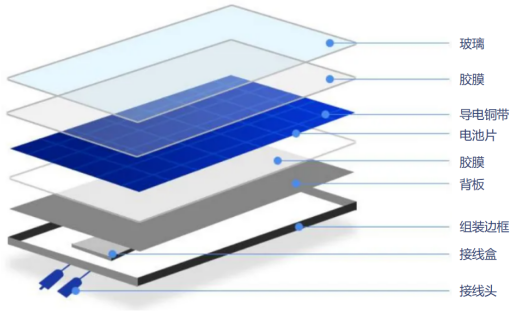

常規光伏組件結構

　　眾所周知，常見硅基光伏組件主要由玻璃、太陽能電池、背板、膠膜、邊框等組成。根據組成結構不同，光伏組件又可細分為雙面組件與單面組件，兩者區別在于雙面組件正反面均可發電，與傳統單面組件相比，雙面組件在發電方面顯然更具優勢，同時由于單雙面組件制造成本差距逐漸縮小，雙面發電組件已成為市場的主流選擇。根據CPIA數據，2023年雙面組件市占率為67%，未來仍將繼續增加。

　　常規雙面組件(玻璃+背板)結構

　　雙面組件——更高的綜合發電效率

　　不同于常規單面光伏組件，雙面組件背面采用透明材料(玻璃或者透明背板)封裝而成，除正面正常發電外，其背面也能夠接收來自環境的散射光和反射光進行發電，雙面組件背面的光電轉換效率是正面的60%-90%，系統集成后系統發電功率相對于傳統單面組件電站的增益約4%-30%。此外，采用了雙面組件的光伏系統，其BOS成本也會相應降低。

　　全鋼化組件和半鋼化組件區別

　　根據物理鋼化程度，可將玻璃分為全鋼化玻璃和半鋼化玻璃。全鋼化玻璃的強度在普通玻璃的基礎上增加了三到五倍，而半鋼化玻璃的強度在普通玻璃的基礎上增加了大約兩倍。此外，兩種材料的厚度也有一定的差異。在加工和生產過程中，玻璃的厚度2mm以下，只能加工成半鋼化玻璃，而全鋼化玻璃的厚度要求更高。

　　對光伏組件而言，其正面最容易受到外力沖擊，所以正面玻璃材質決定了組件的堅固程度和耐沖擊強度，可以根據正面玻璃材質將組件定義為鋼化組件和半鋼化組件。半鋼化組件兩邊最外側由兩塊半鋼化玻璃(均為2.0mm)與膠膜、電池片等經過層壓組成。而全鋼化發電組件的正面最外側采用全鋼化玻璃(2.5mm/3.2mm/2.8mm)，背面最外側則采用有機透明背板。

　　那么問題來了，全鋼化VS半鋼化光伏組件，應該怎么選?

　　半鋼化組件，在應用中存在著不容忽視也不可避免的風險——爆裂。爆裂分為外力爆裂和自爆，其中自爆的原因主要為應力不均勻，具體包括：

　　l層壓應力：很多半鋼化組件玻璃的自爆都是沿著匯流帶破損的，層壓過程中，匯流帶處的層壓應力不均勻，長此以往，就很容易發生自爆;

　　l機械應力：采用夾具安裝的無邊框半鋼化組件受到較大的風荷載、雪荷載時，夾具處會受到很大的機械應力，由于玻璃的延展性差，不能很好的將所受機械應力進行均勻傳導，受力集中在與夾具接觸處的玻璃邊緣，導致組件發生破裂;

　　l熱應力：玻璃的導熱性能不如普通背板。光伏組件長期受到強光的照射。在一些地方，晝夜溫差大，從而造成半鋼化組件受到的熱應力格外大，發生自爆;

　　l雜質：玻璃內部難免會有微小雜質，如果缺陷位于玻璃拉應力層中，容易產生應力集中，一旦應力累積超過玻璃本征強度，則會產生玻璃破裂現象。

　　在中國和海外，均發現半鋼化組件彎曲變形，造成電池片隱裂和玻璃爆裂的現象。

　　1)中國西部，以壓塊方式安裝的半鋼化組件，10-20%僅1-3年即出現彎曲現象，1.5%半鋼化組件爆裂。

　　2)在美國亞利桑那州，安裝10年的半鋼化組件出現發黃變色、脫層、碎裂等情況。情況嚴重的組件正面發暗和變色，背面大面積脫層，部分背板玻璃爆裂。

　　而全鋼化組件相對半鋼化組件發生爆裂風險更低，更具優勢。根據美國ASTMC1048-1997b標準規定，各種玻璃的表面壓應力范圍為：鋼化玻璃>69MPa(10,000psi)，半鋼化玻璃為：24MPa(3500psi)~52MPa(7500psi)。 我國出臺的《幕墻用鋼化玻璃與半鋼化玻璃》國家標準也對應力作了明確要求, 半鋼化玻璃為24-60MPa,鋼化玻璃為90MPa以上。全鋼化組件正面采用2.5mm/2.8m/3.2mm全鋼化玻璃，背面采用透明背板，不僅能很好的解決熱應力帶來的問題，且具有超強的抗載荷能力。而半鋼化組件前后均采用2.0mm半鋼化玻璃，抗荷載能力較低，在長期熱應力的影響下，更容易發生自爆。在2023年6月15日，由中國光伏行業協會、中國電子技術標準化研究院、全國太陽光伏能源系統標準化技術委員會(SAC/TC90)主辦，國家太陽能光伏產品質量檢驗檢測中心承辦的光伏系統質量安全提升論壇上，南方電網綜合能源股份有限公司系統技術經理肖文建議，安裝條件復雜、承載能力較薄弱的項目時優選全鋼化透明背板組件，如分布式場景。
